特别适用

数量少和对精度要求不高的用户

冲击频率

大于200 Hz

运行系统

7寸显示屏，单片机专用主板，内置多功能中文和英文界面打码机软件，无需外接电脑；同时可外接电脑使用，双用系统

多种字体

多种字体可选，可加载

软件系统

热欧X6单片机版工业标记刻印系统

图形编辑

SLG格式

打印内容

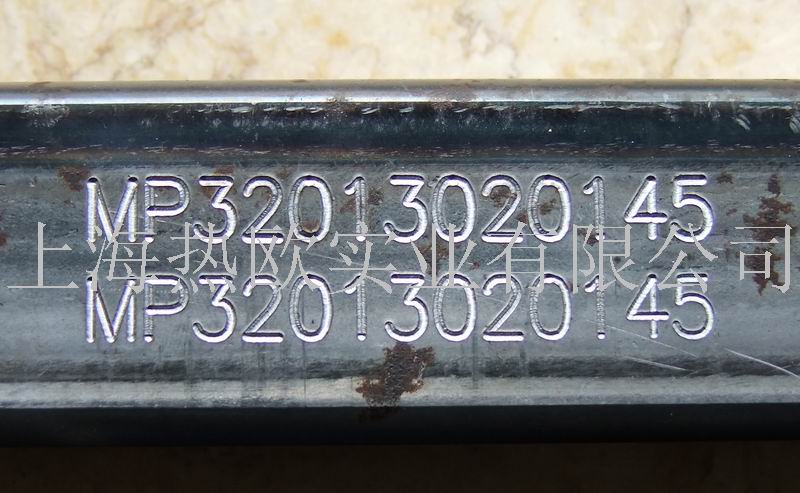

各种字符、流水号、VIN码及图形防伪标记

文字编辑

同时提供各类标记文字改型编辑

支持条码

电脑版可支持打印条形码扫描器读取的字符

图形转换

编辑为PLT转换为SLG格式后导入使用

打印范围

140×80 mm（可以根据要求定做）

数据检索

将每天打印内容存档，随时检索历史打印数据

旋转升级

可外接圆周夹具（另购），进行圆弧打标

自动记忆

自动记忆设定的状态、流水号数

重复打印精度

<0.08 mm

自动对比

自动对比流水号、VIN码，提示重复

打印深度

0.02～1 mm 可调
（视压力大小、材质硬度和刻印速度而定）

文字定位

提供鼠标拖动、方向键移动及坐标输入

工件硬度

〈HRC60

自动保存

自动提示文件保存

打印速度

每秒可达2个字符 (2mm字高字母或数字)

模拟显示

7寸触摸屏，可直接在屏幕上观察标记效果

打印方向

可选上、下、左、右、及管弧面、扇形

运行直观

屏幕显示即时运行路线

适用工件

各种材质、形状、尺寸

可连续工作

＞16 小时

输入方式

手工、自动流水号递增（可设定递增数）

符合标准

可打印国家『车辆识别代号管理规则』中规定的VIN代码。可自动统计打印内容可满足ISO9001－9002质量体系认证对产品可标识性、追溯性的要求

电压／功率

220V 50Hz ±10％ 约200 W

外包装木箱尺寸

700（宽）*600（深）*880（高）(单位：mm)

气源压力

>=0.7 Mpa（实际使用0.2 ~ 0.6 Mpa）

总 重

80 KG

工作温度

5~45度

净 重

70 KG

台式 一体气动打码机 S-11 主要部件配置表

序号

子系统名称

规格型号

产地/品牌

数量

1

XY驱动器

2M420

定制

2

2

控制主板

OMYDPJ

热欧

1

3

电磁阀

35A-ACA

MAC

1

4

工业级开关电源

100W

明纬\衡孚

1

5

XY步进电机

定制

2

6

滤水调压阀

AFR2000

AIRTAC

1

7

同步带

140*80

FULONG

2

8

打印针

2、3、4 mm可选

硬质合金针芯

2

9

中等强度直线导轨

140×80 mm

PMI20

2
